一、概述

馬鞍山致呈機電股份有限公司是專業設計和制造鋼、鐵水包液壓傾翻裝置的企業，在國內外擁有諸多成功的業績。液壓傾翻裝置適用于煉鐵工廠的鑄鐵車間或類似工廠、煉鋼車間鋼包修砌、及轉爐精煉爐、扒渣等等鋼水包傾翻工位。

1、液壓翻轉裝置的特點

a. 采用液壓傾翻裝置后鑄鐵間的設備布置緊湊，更加合理；

b. 相較冶金吊車傾翻，液壓傾翻投資節省50%以上；

c. 相對電動卷揚傾翻和冶金吊車， 液壓傾翻裝置操作簡便；

d．液壓傾翻裝置運行成本低、設備損耗小，維護簡單方便。

2、液壓翻轉裝置的優點

a、良好的人機操作界面，配置手動、自動和機旁多種操作方式；各種模式可迅速切換；

b、全自動模式，設定時間條件下，數模控制實現鐵水等流量澆鑄；

c、設置手動模式，及時排除結渣結塊等意外因素對鐵流的影響，保證等流量澆注。

d、所有管線盡可能內置和防護，完善的預防飛濺、灼燒、防輻射及隔熱措施；

e、設置多重機械、液壓、電氣安全措施和備用條件，輕松應對各種意外危險工況；

f、合理的整體結構和特殊的靴狀底座結構設計，使得土建傾翻載荷小，安裝調試極其簡便，設備工作穩定。

g 、獨特的整體設計使鐵水揚程達到最短最小，以便澆注時最大限度減少飛濺、二次煙塵，降低鐵水對耐材的沖刷。

3、固定式鐵水罐傾翻裝置基本參數

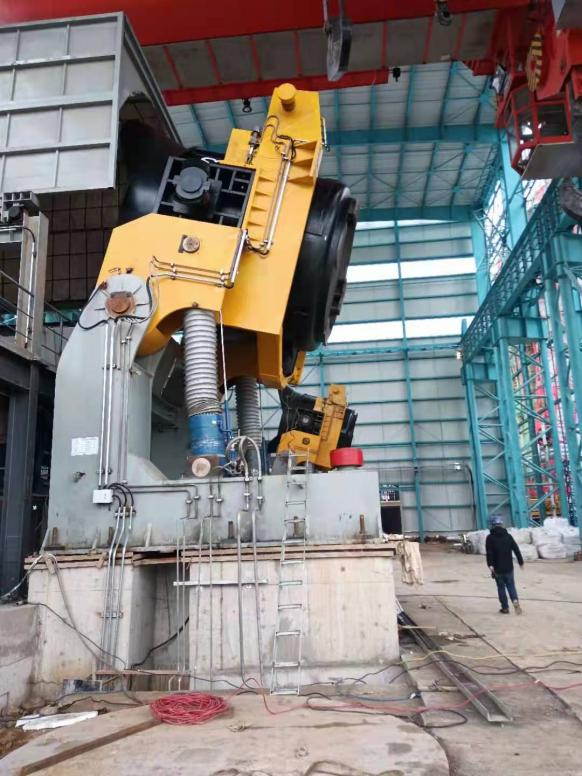

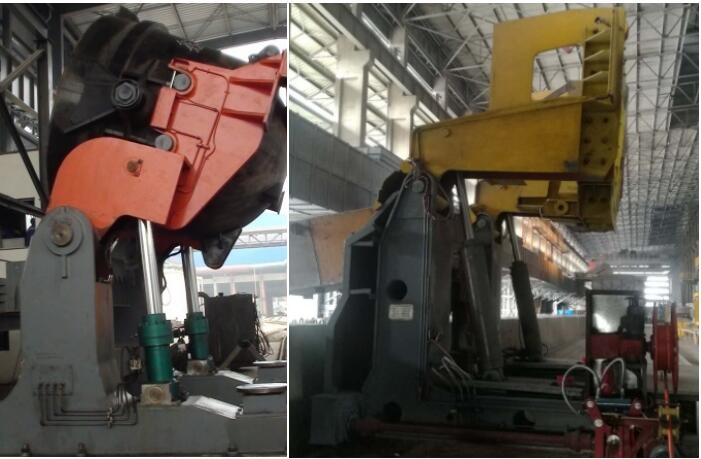

----鋼水罐傾翻裝置

一、設備組成

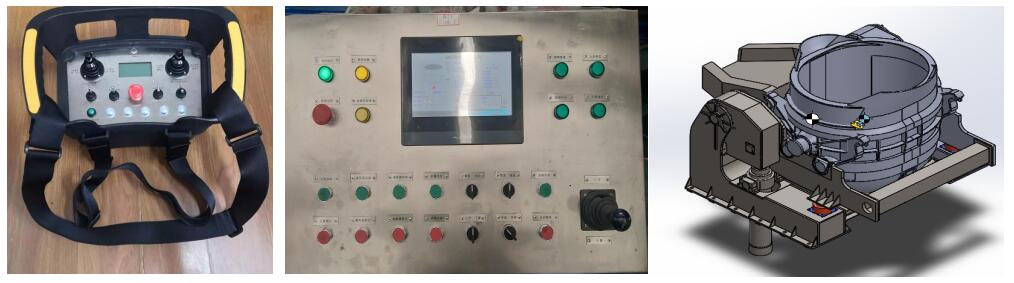

    機械本體主要由傾翻機械手、鎖緊裝置、靴狀底座、鎖緊裝置、液壓站、電控系統等組成。

    a、翻轉機械手：機械手用于夾持鐵水罐傾翻。

    b、靴狀底座 ：靴狀底座用以支機械手采用整體結構和防人體學設計，受力合理。

    c、鎖緊裝置：鎖緊裝置設計用于鐵水罐翻轉過程中的意外保護。獨特的左右耳軸鎖緊（已經申請專利），使鎖緊更加安全可靠，且快捷、方便、易觀察、左右鎖緊更加平穩。

    d、用于給舉升油缸提供動力。

    e、控制整個裝置和系統，實現澆注過程自動化，使?jié)沧⑦^程隨心所欲，并能做到遠程控制、顯示。

二、設備主要技術參數

固定式傾翻裝置基本參數

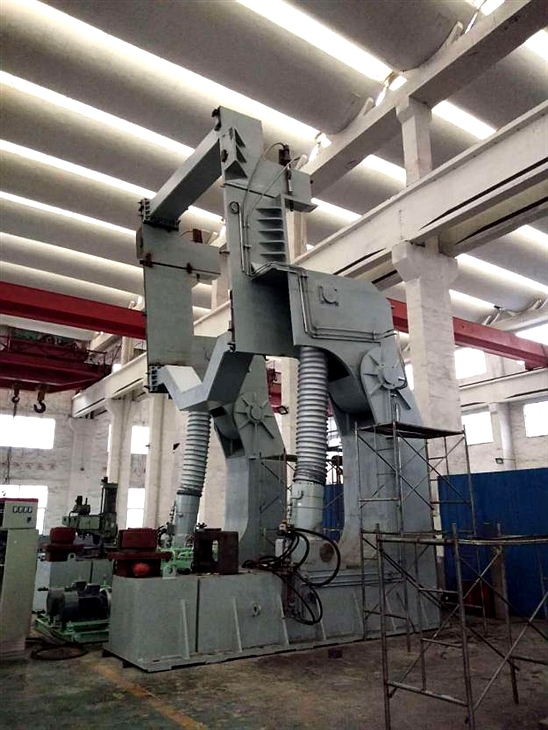

---移動式鐵水包傾翻裝置

 移動式傾翻裝置基本參數
